Solaire ZAM haute performance
Fabricant de structures de montage au sol
Premier fournisseur de ZAM (Zinc-Aluminium-Magnésium)
structures de montage solaire au sol. Garantie 30 ans,
matériau auto-cicatrisant, fabrication certifiée ISO
Structures de montage au sol
En tant que fabricant leader mondial de structures de montage solaires, Winture dispose d'une gamme complète de produits méticuleusement adaptés pour répondre aux divers besoins des diverses applications solaires. Dès le départ, nous adhérons aux normes de qualité les plus élevées : toutes les bobines de matières premières proviennent exclusivement de fabricants d’acier classés au niveau 1, ce qui constitue une base solide pour une qualité de produit sans compromis. Le revêtement zinc-aluminium-magnésium offre des propriétés d'auto-guérison supérieures et une résistance extrême à la corrosion.
Pour garantir que chaque lot de matières premières répond à nos exigences strictes, notre laboratoire interne certifié ISO effectue des inspections rigoureuses de tous les paramètres chimiques et mécaniques dans le cadre de notre processus de contrôle qualité entrant (CIQ). Ce régime de tests rigoureux élimine les risques potentiels de qualité et garantit la fiabilité de nos produits.
Soutenu par un équipement de fabrication entièrement CNC de pointe et un système de contrôle de qualité complet, Winture atteint une précision de fabrication exceptionnelle avec un contrôle strict des tolérances. Avec une capacité de production mensuelle de 30 000 tonnes, nous livrons constamment les commandes à temps, respectant même les calendriers de projets les plus exigeants.
En tant qu'expert anticorrosion de confiance dans l'industrie, Winture va au-delà de la fourniture de produits : nous travaillons en étroite collaboration avec nos clients pour optimiser les solutions de conception et d'ingénierie de projet, réduisant ainsi efficacement la charge de travail d'installation locale, réduisant les coûts du projet et améliorant l'efficacité globale du projet.
01
Solutions de montage solaire au sol haute performance

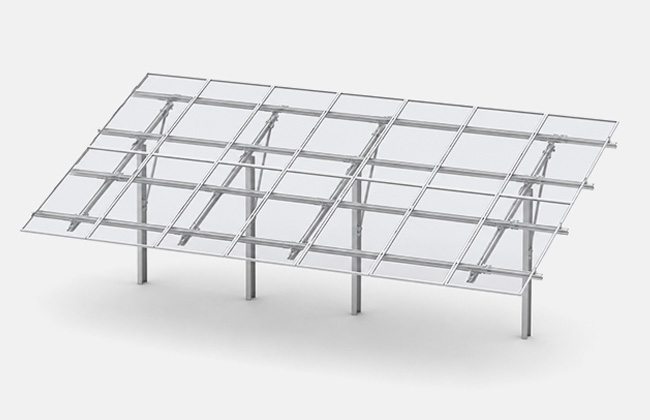

Les structures de montage à un ou deux poteaux constituent l'épine dorsale des parcs solaires à grande échelle, nécessitant un équilibre entre intégrité structurelle et rentabilité.Winturefournit des solutions techniques montées au sol conçues pour résister aux charges extrêmes de vent et de neige tout en simplifiant l'assemblage sur site.

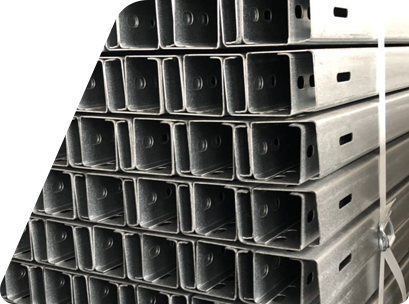

En tirant parti de notrechaîne d'approvisionnement intégrée, nous fabriquons tous les composants structurels en interne avec des matériaux haut de gammeZinc-Aluminium-Magnésium (ZAM)etGalvanisé à chaud (HDG)acier. Nos pannes, chevrons et contreventements revêtus de ZAM offrent des propriétés d'auto-réparation supérieures, ce qui en fait le choix idéal pour un investissement à long terme dans des environnements désertiques, côtiers ou industriels. Chez Winture, nous ne fournissons pas seulement des racks ; nous fournissons la base d’une durée de vie de l’infrastructure de 50 ans.
02
Spécifications techniques
|
Articles |
Type de matériau |
Grade |
Épaisseur |
Revêtement |
Section |
|
Message de colonne |
Acier HDG |
230Mpa/355Mpa/420Mpa |
2mm - 6mm |
60-120 um |
C/H ou pieu vissé |
|
Chevron |
Acier ZAM |
230Mpa/355Mpa/420Mpa |
1,5 mm - 4 mm |
ZM275/350/430 |
Section C ou U |
|
Panne |
Acier ZAM |
230Mpa /355Mpa/420Mpa |
0,9 mm -3 mm |
ZM275/350/430 |
Section C, U ou 2/W |
|
Entretoisement |
Acier ZAM |
230Mpa/355Mpa/420Mpa |
1,5 mm - 3 mm |
ZM275/350/430 |
Angle C, U ou L |
|
Plaques/Taquets |
ZAM ou HDG |
230Mpa/355Mpa/420Mpa |
Personnalisé |
ZM 275-430/60-120 um |
Angle en L/Personnalisé |
Normes de conformité
Normes HDG :
ASTM A123/A123M
EN ISO 1461
AS/NZS4680
GB/T13912
Normes ZAM :
EN 10346
ASTMA1046
T/CSTA 0077
YB/T4761
JIS G 3323
Normes de test :
ISO 9227 (Brun salin)
EN ISO 12944 (catégories corrosives C1-C5)
03
Garantie leader du secteur
Winture propose unGarantie structurelle de 15 anset une performance soutenueGarantie anticorrosion de 30 anspour ZAM
composants. Nos structures sont conçues pour maintenir leur intégrité même dans les environnements C5-M (Marine).
|
Environnement (ISO 12944-2) |
Poids du revêtement (g/m²) |
Rouge sans rouille (années) |
Aucune perforation (années) |
|
C2/C3 (rural/urbain) |
180–275 |
30 |
35 |
|
C4 (Industriel) |
350 |
25 |
35 |
|
C5-M (Marin/Côtier) |
600 |
25 |
30 |
04
Pourquoi choisir le montage au sol Winture ?
Winture propose unGarantie structurelle de 15 anset une performance soutenueGarantie anticorrosion de 30 anspour ZAM
composants. Nos structures sont conçues pour maintenir leur intégrité même dans les environnements C5-M (Marine).
Technologie d'auto-guérison ZAM :
Nos profilés revêtus de ZAM présentent un effet auto-cicatrisant unique sur les bords coupés, éliminant le besoin de retouches sur site et empêchant une corrosion prématurée.
Garantie matérielle de niveau 1 :
100 % de nos matières premières proviennent d'aciéries répertoriées de niveau 1 avec une traçabilité complète MTC (Material Test Certificate).

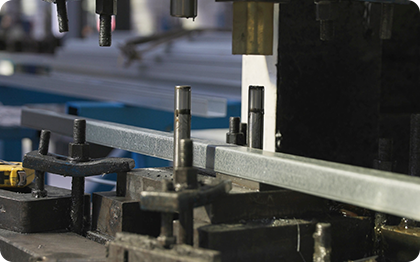

Précision CNC millimétrique :
Utilisant des lignes CNC entièrement automatisées, nous maintenons des tolérances dimensionnelles strictes, garantissant une connexion boulonnée sur site sans soudure.

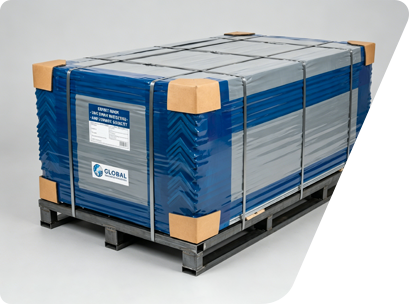

Logistique optimisée :
Les composants sont regroupés à l'aide de SOP standardisées et d'emballages navigables, avec un marquage personnalisé pour faciliter la gestion des matériaux sur site.
05
Capacités Winture : l’épine dorsale de la qualité
Assurance qualité:
Géré par un système PDCA en boucle fermée, couvrant IQC, IPQC, FQC et OQC.

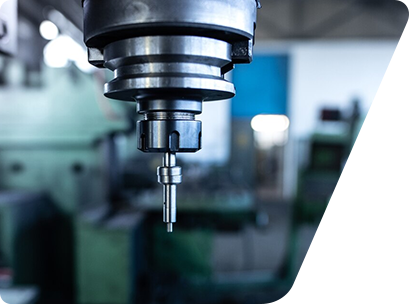

Fabrication avancée :
Capacité mensuelle de 30 000 tonnes soutenue par des lignes de poinçonnage et de formage CNC à grande vitesse.

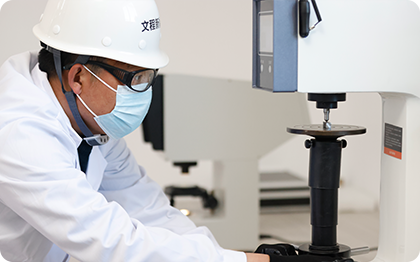

Laboratoire certifié ISO :
Analyse chimique OES en interne et tests mécaniques universels pour chaque lot.
