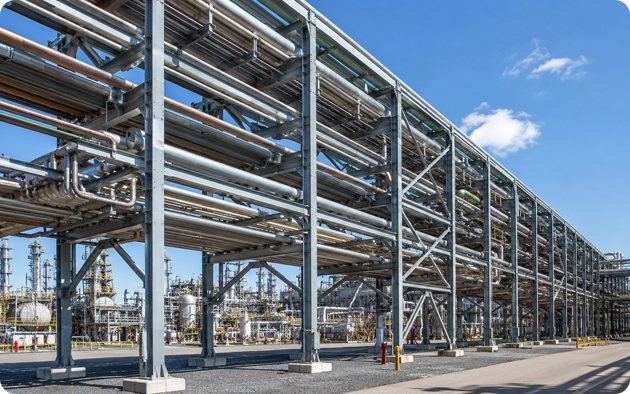

Cadres structurels à plusieurs niveaux supportant les canalisations de processus entre les éléments d'équipement. Les supports de tuyaux font partie des éléments structurels les plus complexes d'une usine de traitement : ils supportent des charges mortes réparties provenant du poids et du contenu des tuyaux, des charges dynamiques dues à la dilatation thermique et aux coups de bélier, des charges latérales dues au vent et des forces sismiques occasionnelles, le tout simultanément.

Conception de baies à plusieurs niveaux, généralement 3 à 6 niveaux espacés de 1,0 à 1,5 m d'espacement vertical

Baies principales de 6 à 12 m de portée avec cadres de support intermédiaires

Patins de support de tuyaux, clips de guidage et clips d'ancrage fabriqués et soudés

Tous les soudages selon les procédures AWS D1.1 ou ISO 3834 Classe II

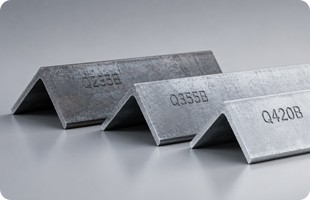

Matériau : Q355B, Q420B, ASTM A36, A572 Gr.50 selon AISC ou EN 10025

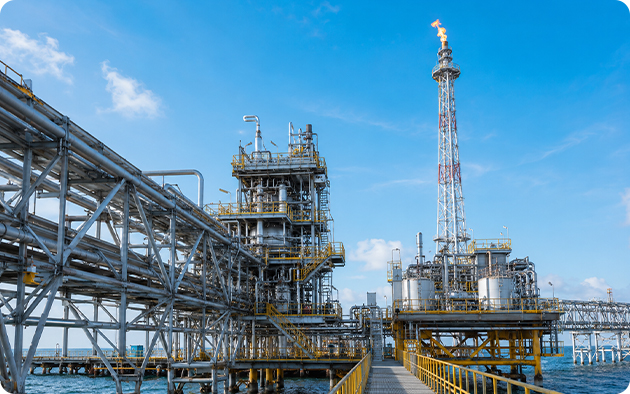

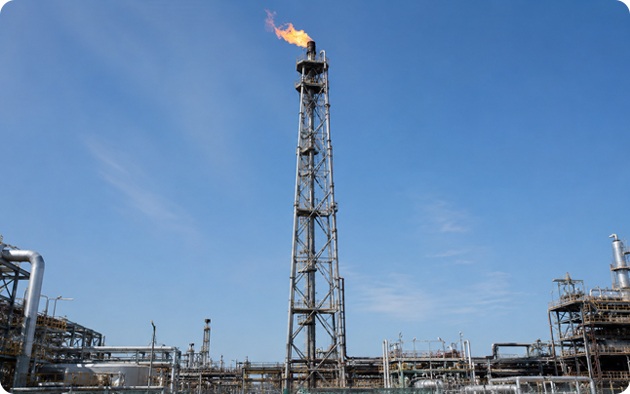

Piles en acier autoportantes ou haubanées pour la combustion des gaz résiduaires de procédé. La conception structurelle tient compte du poids mort total de la pile et de la pointe de la fusée, de la charge du vent sur toute la hauteur, du gradient thermique de la pointe de la fusée et des vibrations causées par le dégagement du vortex à des vitesses de vent élevées.

Hauteurs de 20m à 80m, configurations autoportantes ou haubanées

Conception structurelle selon API 650 / ASME STS-1 / norme locale

Protection contre les impacts de flammes : revêtement réfractaire ou sections sacrificielles en acier au niveau de la zone de pointe

Système de revêtement : adapté au H₂S et à l'exposition à des températures élevées à la base

Plateformes d'accès et systèmes d'escalade avec rails antichute intégrés

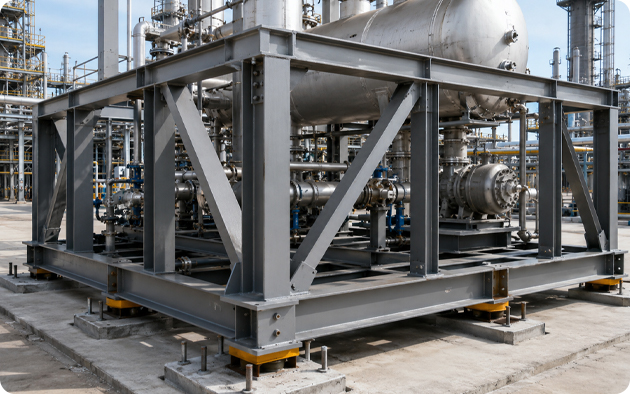

Cadres structurels conçus sur mesure pour les récipients sous pression, les échangeurs de chaleur, les compresseurs et les pompes montés sur patins. Les cadres sont fabriqués selon les dessins de plaque de base et les modèles de boulons d'ancrage fournis par le fournisseur d'équipement, garantissant ainsi la précision dimensionnelle pour l'installation de l'équipement boulonné sans modification sur site.

Matériau : Q355B / ASTM A36 / S355JR selon les spécifications du client

Soudage : AWS D1.1 ou ISO 3834 Classe II, avec documentation complète

Patins de nivellement pour plaque de base antidérapante et poches de coulis préinstallées

Rapport d'inspection dimensionnel complet avec chaque cadre

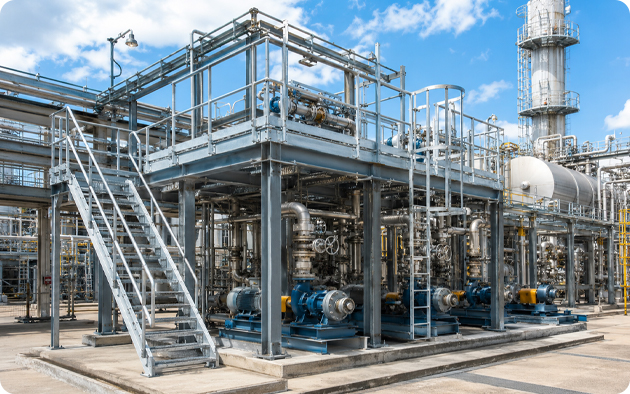

Plates-formes en acier de construction permettant au personnel d'accéder à l'équipement en élévation. Conçu pour une charge combinée (personnel de 5 kN/m²), des charges de maintenance de l'équipement et des charges dynamiques dues aux vibrations de la pompe.

Panneaux de sol à grille ouverte ou en tôle à carreaux

Systèmes d'escaliers, d'échelles et de mains courantes fabriqués en interne selon les normes OSHA/EN 14122

Galvanisé à chaud ou peint pour correspondre aux spécifications de revêtement de l'installation

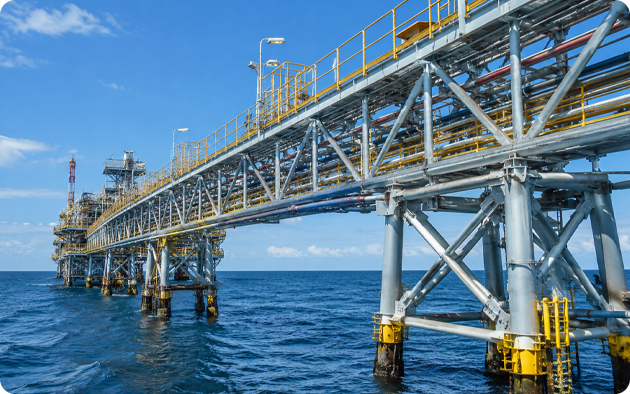

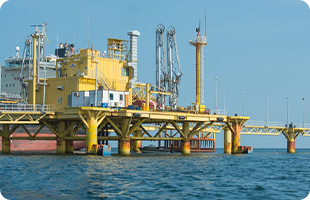

Cadres et chevalets structurels en acier pour ponts d'accès aux installations offshore, structures d'approche des jetées et plates-formes de support côté marine. Conçu pour les charges latérales combinées de vagues, de vent et de courant avec une exposition à la corrosion C5-M comme référence.

Tout l'acier de construction HDG ≥85μm + système de couche de finition robuste

Spécifications des boulons et des fixations de qualité marine

Points de connexion de protection cathodique préinstallés

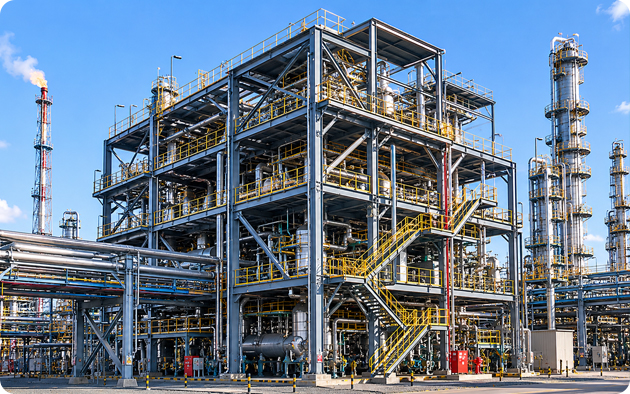

Cadres en acier de construction à plusieurs étages pour les enceintes des bâtiments de traitement, les cadres d'abris de compresseurs et les structures de salle de contrôle à l'intérieur des limites des raffineries. Conçu en fonction des paramètres de conception de la zone sismique locale et de la vitesse du vent.
