Présentation du type de tour

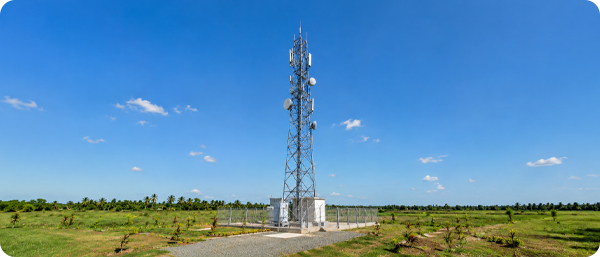

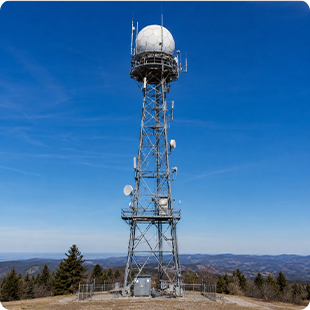

Tour de communication Greenfield (tour au sol)



Les tours Greenfield sont des structures en acier en treillis montées au sol conçues pour les terrains ouverts (zones rurales, périphéries de villages, crêtes de montagnes et sites industriels) où des terrains sont disponibles et où la portée du signal est le principal objectif de conception. Ils offrent une élévation et une sectorisation d'antenne optimales pour les réseaux mobiles 4G/5G, le relais de diffusion, les liaisons micro-ondes point à point et le partage de stations de base multi-opérateurs.

Caractéristiques structurelles :

Construction de treillis en acier d'angle ou de treillis en tubes d'acier

Hauteur flexible : 15 m à 60 m, ou personnalisée selon les exigences du projet

Fondation : dalle isolée en béton ou fondation sur pieux forés adaptée à la capacité portante du sol

Forte capacité de charge multiple : montage simultané de plusieurs antennes, RRU, câbles d'alimentation et plates-formes de maintenance

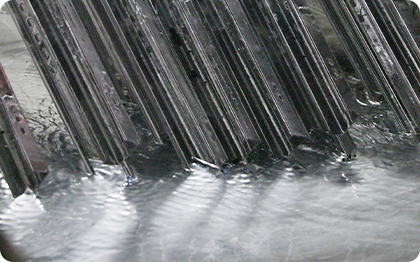

Galvanisé à chaud à ≥90 μm selon la norme ISO 1461 ; Garantie anticorrosion de 30 ans ; applicable aux environnements côtiers (C5-M) et industriels (C4)

Résistance au vent : conçu selon les zones locales ASCE 7 / TIA-222 / EN 1991-1-4 ou les zones de vitesse du vent standard nationales


Avantages clés :

Large rayon de couverture — propagation du signal sans obstruction en élévation

Conception évolutive : futurs ajouts d'antennes et mises à niveau de charge pris en compte dans la conception structurelle initiale

Durée de vie structurelle de 50 ans — la longue durée de vie réduit la fréquence de remplacement des tours

Convient aux stations de base partagées multi-opérateurs à forte charge : réduit les coûts d'infrastructure par opérateur

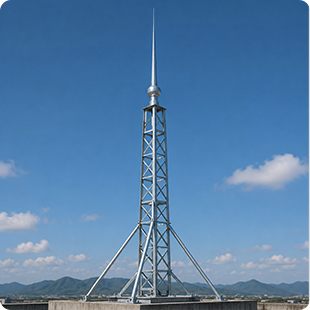

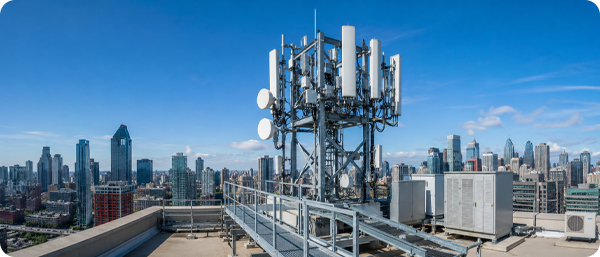

Tour de communication sur le toit (tour montée sur le toit)



Les tours sur toit sont conçues pour les environnements urbains où l'acquisition de terrains est peu pratique ou interdite et où l'immobilier sur les toits est l'option de déploiement disponible. Ils étendent l'antenne au-dessus du parapet du bâtiment dans les CBD, les zones résidentielles et les toits de bâtiments industriels où la hauteur du bâtiment offre déjà une couverture partielle.

Caractéristiques structurelles :

Poteau monté sur le toit, cadre de ferme de toit ou support d'extension de parapet

Hauteur : 3 m à 15 m, minimisant l'impact visuel sur l'extérieur du bâtiment

Monté sur les toits et les parapets des bâtiments existants – aucune acquisition de terrain requise

Conception légère : minimise la charge structurelle supplémentaire sur la dalle du bâtiment existant

Installation rapide : montage sur site en 1 à 2 jours sans équipement de levage lourd

Options de finition : galvanisé à chaud ou peinture époxy + finition polyuréthane pour une coordination architecturale


Avantages clés :

Pas d'acquisition de terrain, faible coût de construction, déploiement rapide

Idéal pour la densification verticale urbaine — comblant les lacunes de couverture dans les zones de grande hauteur

Configuration flexible : s'adapte à diverses structures de toiture et géométries de parapets

Architecturalement discret : la conception à profil mince se coordonne avec le bâtiment

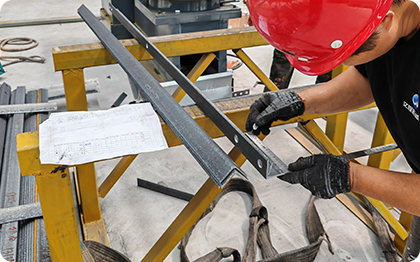

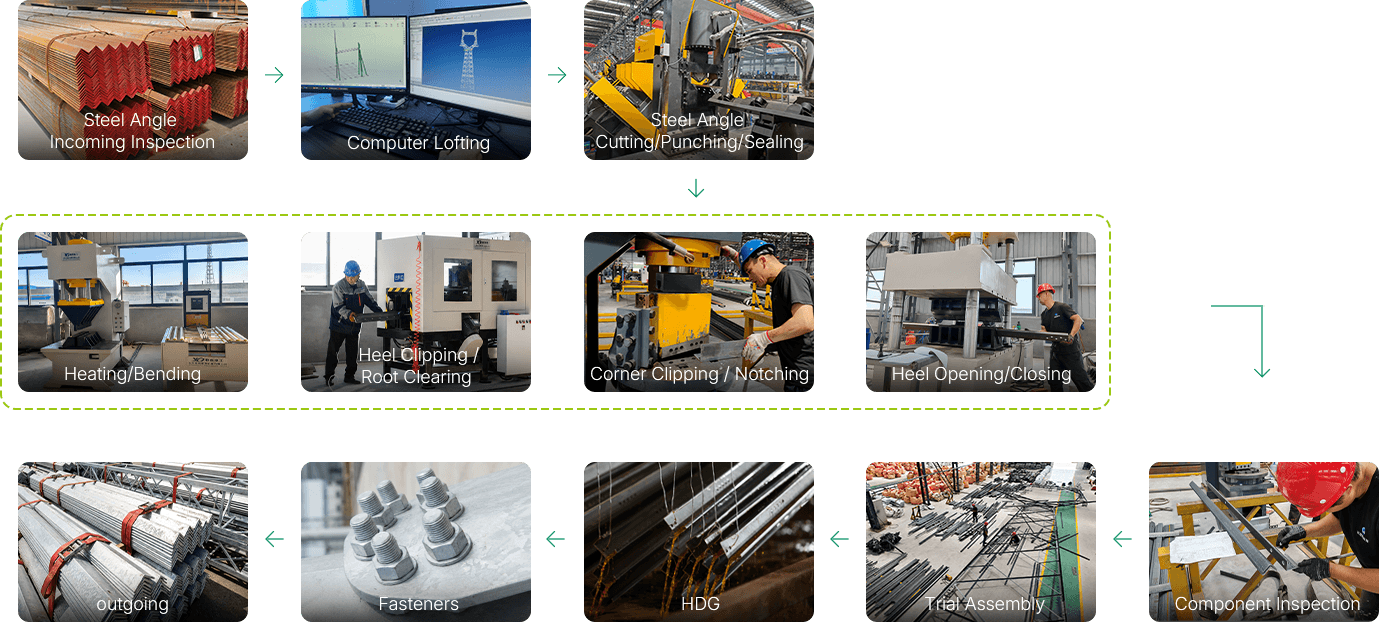

Chaque composant de la tour de transmission passe par la boucle de qualité PDCA à cycle complet de Winture, avec des points de contrôle d'inspection spécifiques à chaque étape de production :

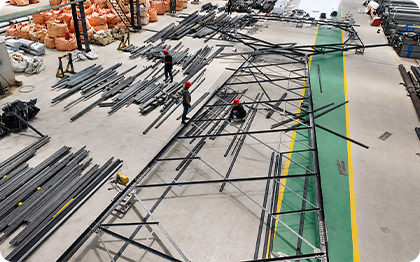

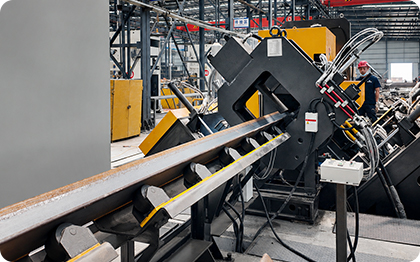

Winture est titulaire des certifications ISO 9001, ISO 14001 et ISO 45001. Équipement de production de tours électriques :
