Fissuration par flexion de l'acier Q355B : Comprendre les solutions standard et d'ingénierie pour la fabrication des tours de transmission

Résumé exécutif

Dans la fabrication de pylônes de transmission pour des projets EPC mondiaux, la fissuration par flexion de l'acier Q355B reste l'un des litiges de qualité les plus controversés entre les fournisseurs et les entrepreneurs. Cependant, la cause première est rarement un défaut matériel. Elle découle plutôt d'un désalignement fondamental entre ce que les concepteurs attendent de la « conformité à la flexion » et ce que garantit réellement la norme GB/T1591-2018. Chez Winture, nous avons rencontré ce défi dans des projets au Moyen-Orient et en Inde, et nous avons développé un cadre basé sur les données pour résoudre systématiquement ces différends.

Cet article décode la réalité métallurgique de la fabrication de l'acier d'angle Q355B, explique pourquoi des fissures par flexion se produisent et fournit aux équipes EPC une méthodologie de dépannage pratique pour faire la distinction entre les défauts de matériaux, les oublis de conception et les erreurs de fabrication.

Section 1 : Que signifie réellement « conformité de flexion » ?

L’idée fausse de l’industrie

De nombreuses équipes d'approvisionnement EPC fonctionnent sur la base d'une hypothèse dangereuse : « Si le certificat d'essai en usine indique « conforme à la flexion », alors ma conception peut plier l'acier à n'importe quel rayon et n'importe quel angle sans se fissurer. »

Il s’agit d’un malentendu critique.

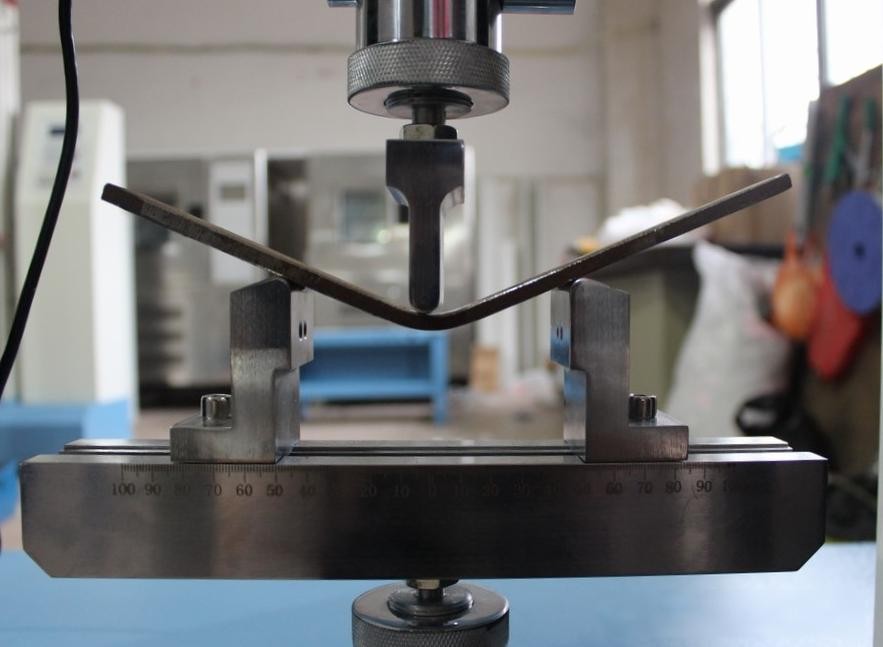

En science des matériaux et en ingénierie des normes, la « conformité à la flexion » n’est pas une garantie globale. C'est le résultat d'un test très spécifique réalisé dans des conditions précisément contrôlées. La norme GB/T1591-2018 (Low-Alloy High-Strength Structural Steel) et sa méthode référencée GB/T232 (Metal Material Bending Test Method) définissent exactement quatre conditions qui doivent être simultanément satisfaites pour une passe de pliage :

Condition 1 : Direction de l'échantillon (échantillonnage transversal)

Les propriétés de pliage de l'acier Q355B présentent une anisotropie : les propriétés mécaniques diffèrent en fonction de la direction par rapport à la direction de laminage. La norme impose un échantillonnage transversal, ce qui signifie que l'éprouvette est coupée perpendiculairement au sens de roulement de la bobine. Il s’agit de l’instruction la plus stricte et garantit que la conformité en flexion signalée reflète les pires scénarios du monde réel.

Lorsque vous pliez un élément de tour parallèlement à la direction de laminage, vous travaillez dans la direction « longitudinale », qui présente souvent une ductilité supérieure par rapport à la direction transversale testée dans le certificat de l'usine. Cependant, certaines conceptions de fabrication nécessitent par inadvertance des courbures perpendiculaires aux directions optimales, ce qui augmente considérablement le risque de fissuration.

Condition 2 : Angle de pliage : 180 degrés (pliage complet)

La norme exige un pliage complet à 180 degrés, où l'échantillon est plié à plat contre lui-même. Plus l'angle de courbure est grand, plus la contrainte de traction sur la surface extérieure du coude est importante. Un pliage à 90 degrés crée beaucoup moins de tension qu’un pli à 180 degrés.

Si la conception de votre pylône de transmission nécessite un virage à 180 degrés avec un rayon inférieur à celui spécifié par la norme, vous dépassez immédiatement l'enveloppe de performance garantie.

Condition 3 : Diamètre du poinçon de pliage : la variable négligée

C’est de là que proviennent la plupart des erreurs de conception. La norme précise que le diamètre du poinçon de pliage doit être D = 2a, où « a » est l'épaisseur de l'échantillon.

Par exemple, pour une plaque d'acier Q355B de 3 mm d'épaisseur, le diamètre du poinçon doit être de 6 mm. Ce diamètre de poinçon est directement corrélé au rayon de courbure minimum (R) que le matériau peut tolérer. Si votre dessin de fabrication spécifie un angle R qui se traduit par un diamètre de courbure de 4 mm sur une plaque de 3 mm, vous demandez à l'acier de fonctionner au-delà de sa capacité garantie.

Point critique : de nombreuses équipes de conception calculent les rayons de courbure sans faire de référence croisée avec l'exigence de diamètre de poinçon GB/T1591-2018, créant ainsi une inadéquation des spécifications qui garantit l'échec.

Condition 4 : Critères d'acceptation – « Aucune fissure visible »

Les critères standard de réussite/échec sont simples : la surface extérieure de l'échantillon plié ne doit présenter aucune macro-fissure visible à l'œil nu. Cependant, cela ne signifie pas qu’il n’y ait aucune microfissuration ni aucun dommage naissant, mais simplement que les macrofissures ne se sont pas encore propagées jusqu’à la visibilité.

Section 2 : Le mécanisme métallurgique de la fissuration par flexion

Répartition des contraintes en pliage ou en emboutissage

Contrairement à l’emboutissage (qui applique une pression hydrostatique), le pliage crée une répartition des contraintes très asymétrique :

Surface intérieure

Surface extérieure

À mesure que la surface extérieure est étirée au-delà de son allongement ultime (A5 %), le métal perd sa capacité à redistribuer les contraintes. Au lieu de cela, une concentration de contraintes localisée déclenche une fracture ductile et l’initiation de fissures.

Le rôle de la rigueur et de la microstructure de l’inclusion

La résistance à la flexion de l'acier Q355B dépend essentiellement de :

Morphologie des inclusions : Les inclusions non métalliques (oxyde, sulfure) agissent comme des sites de nucléation de fissures lorsque l'acier est déformé.

Structure du grain : L’acier à gros grains présente une ductilité transversale inférieure.

Contraintes résiduelles : le travail à froid, le soudage ou un traitement thermique inapproprié peuvent introduire des contraintes internes qui réduisent la marge de déformation restante.

Lorsque vous combinez un acier marginalement inclus avec un rayon de courbure inférieur aux garanties standards, la fissuration devient mathématiquement inévitable.

Pourquoi le rayon de courbure est plus important que la plupart ne le pensent

Une réduction de 50 % du rayon de courbure n'entraîne pas une réduction de 50 % de la déformation de la surface extérieure. En raison du profil de déformation non linéaire en flexion, la réduction de moitié du rayon peut augmenter la déformation de traction de la surface extérieure de 100 % ou plus. C'est pourquoi les équipes de conception [de l'acier d'angle des tours de transmission] doivent traiter les rayons de courbure avec une rigueur technique, et non avec une approximation fortuite.

Section 3 : Cadre d'attribution des responsabilités – Un guide de dépannage pratique

Lorsque des fissures par flexion de l'acier Q355B se produisent sur site, la chaîne de responsabilité implique généralement trois points de défaillance potentiels : un défaut de matériau, une erreur de conception ou une défaillance du processus de fabrication. Winture a développé une méthode de diagnostic systématique utilisée dans les projets EPC du Moyen-Orient :

Étape 1 : Révision de la conception et des dessins. Avant de blâmer le matériau, vérifiez la conception. Comparez votre dessin de fabrication avec les exigences GB/T1591-2018 :

Spécification de l'angle de pliage :

Calcul du rayon de courbure :

Sens d'échantillonnage :

Exemple de drapeau rouge : Une conception spécifiant un coude à 180 degrés à R=1,5 mm sur une plaque d'acier Q355B de 3 mm est intrinsèquement non conforme à la norme GB/T1591-2018 (qui garantit des coudes à 180 degrés uniquement à R≥6 mm). Il s’agit d’une erreur de conception et non d’un défaut matériel. La solution nécessite soit :

Affectation de responsabilité : Erreur de conception = L'équipe de conception doit réviser la spécification ou absorber le coût de la mise à niveau du matériau.

Étape 2 : Retest tiers (laboratoire certifié CNAS)

Après avoir confirmé que la conception est solide, l'objet réel doit être retesté dans les conditions GB/T1591-2018 :

Interprétation :

Réussite du test :

Le fournisseur n'assume aucune responsabilité.

Le nouveau test échoue :

Le fournisseur lance une réclamation de qualité. Les causes profondes peuvent inclure de l'acier sale, des grains grossiers ou un regroupement d'inclusions pendant le cycle thermique du broyeur.

Ce nouveau test est le « coupe-circuit » piloté par les données qui élimine 80 % des litiges fournisseur-client.

Étape 3 : Optimisation du processus de fabrication

Même le pliage de l'acier Q355B conforme peut échouer si le processus de fabrication est défectueux :

Contrôle du taux de déformation : Ralentissez la vitesse de flexion. Une déformation rapide peut provoquer des microfissures dans les matériaux marginaux.

Lubrification : Réduisez la friction entre le poinçon et la surface en acier à l'aide de lubrifiants appropriés (par exemple, de l'huile minérale ou une pâte au bisulfure de molybdène). La friction concentre les contraintes sur la surface extérieure, exacerbant le risque de fissuration.

Direction de pliage par rapport au laminage : idéalement, orientez la ligne de pliage perpendiculairement à la direction de laminage de la bobine. Le roulement confère une structure de grain directionnelle ; la flexion à contre-courant (c'est-à-dire parallèlement au laminage) réduit la ductilité transversale de 20 à 30 %.

Préchauffage pour les cas marginaux : Pour les angles ou rayons qui se situent au bord de la conformité, pensez à préchauffer l'acier à 150-250 °C. Cela améliore la ductilité locale sans transformation de phase.

Tolérance réaliste aux déchets : la fabrication industrielle produit intrinsèquement des déchets. Un taux de perte de 3 à 5 % lors du pliage est normal et doit être pris en compte dans les estimations de coûts. Tenter d’atteindre le zéro déchet en repoussant les matériaux marginaux crée souvent des défauts en cascade.

Section 4 : Modèle de support EPC de Winture

Chez Winture, nous reconnaissons que les défis liés au pliage de l'acier Q355B ne sont pas des incidents isolés : ce sont des lacunes systémiques en matière de communication entre la conception et la fabrication. Nous soutenons les entrepreneurs EPC mondiaux à travers :

• Examen technique de pré-fabrication : avant de passer la commande, notre équipe d'ingénierie vérifie les dessins des clients par rapport aux normes [GB/T1591-2018] et ISO. Nous signalons les combinaisons de rayons de courbure et d’angles à haut risque et recommandons de manière proactive des modifications de conception ou des mises à niveau de matériaux.
• Protocoles de fabrication personnalisés : Pour les projets exigeants du Moyen-Orient avec des calendriers serrés, Winture propose :
• Simulation de préchauffage : essais en laboratoire pour valider que la température de préchauffage proposée améliore en toute sécurité la tolérance du rayon de courbure sans dégradation du matériau.
• Documentation du processus : traçabilité complète des paramètres de pliage (température, vitesse, diamètre du poinçon, lubrifiant) pour chaque composant critique.
