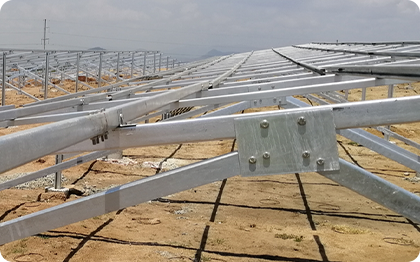

Qu'est-ce qu'une fondation solaire au sol ?

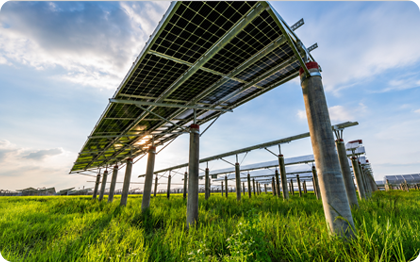

Les fondations au sol – également appelées pieux au sol ou poteaux de colonne – sont les éléments en acier enfoncés ou encastrés dans le sol pour ancrer l’ensemble de la structure de montage solaire. Ils transfèrent toutes les charges permanentes verticales (panneau + poids du rayonnage) et les charges dynamiques latérales (vent, sismique) de la structure vers le sol stable.
Un mauvais type de pieu à ce stade crée des risques structurels et des retards. L'équipe d'ingénierie de Winture examine les données géotechniques ainsi que les spécifications du projet pour recommander le type de pieu, la profondeur d'encastrement et le niveau de galvanisation appropriés avant le début de la fabrication, sans frais supplémentaires.
Tous les produits de fondations au sol Winture sont soumis à des tests systématiques en laboratoire, depuis les bobines de matières premières entrantes jusqu'aux sections galvanisées finies.

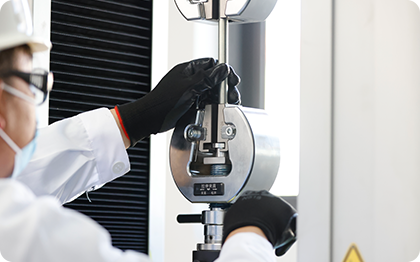

Les tests clés comprennent : la composition chimique (spectromètre OES), les propriétés mécaniques (limite d'élasticité, résistance à la traction, allongement), la mesure de l'épaisseur du revêtement, la vérification de l'adhérence et la résistance au brouillard salin.
Découvrez notre laboratoire certifié ISO
Comment choisir le bon type de pieux
|
Type de pieu
|
Meilleures conditions de sol
|
Capacité portante typique
|
Méthode d'installation
|
Béton requis?
|
|

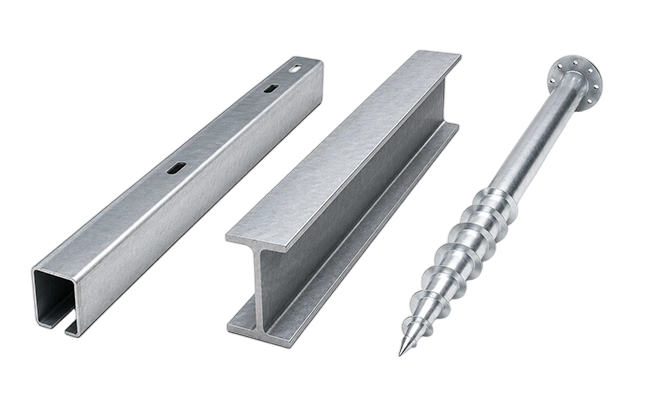

Poutre en C
|
Argile, sable, limon
|
250 kN
|
Intégré ou boulonné
|
Facultatif
|
|
Poutre en H
|
Rocher, sol dur, limon compact
|
2100 kN
|
Intégré au coulage du béton
|
Oui
|
|
Pieu vissé
|
Argile, sable, limon, sol mou
|
>80 kN (en fonction du sol)
|
Vissé mécaniquement
|
Non
|
Avantage des pieux vissés :
L'absence de temps de durcissement du béton signifie que l'installation se déroule immédiatement – un avantage crucial pour les grands projets de services publics où le battage de pieux et le montage de rayonnages se déroulent en parallèle.
Paramètres de spécification de la fondation
|
Paramètre
|
Fondation poutre en C
|
Fondation de poutre en H
|
Fondation sur pieux vissés
|
|
Matériel
|
Acier Q355B/Q420B
|
ASTM A36, ASTM A572, EN 10025
|
Acier Q355B/Q420B
|
|
Traitement anticorrosion
|
Galvanisation à chaud > 85um (ISO 1461)
|
Galvanisation à chaud > 85um (ISO 1461)
|
Galvanisation à chaud>85 um (ISO 1461)
|
|
Section/Spécification
|
Personnalisable
|
ASTM A6/A6M ou EN10034
|
Personnalisable
|
|
Capacité portante
|
>50 kN
|
>100kN
|
>80 kN (dépendant du sol)
|
|
Sol applicable
|
Argile, sable, limon
|
Roche, sol dur, limon
|
Argile, sable, limon, sol mou
|
|
Méthode d'installation
|
Connexion encastrée/boulonnée
|
Noyé dans le béton
|
À visser, pas de béton
|
|
Durée de vie
|
>25 ans
|
>25 ans
|
>25 ans
|
Spécifications typiques des poutres en H pour les projets de suivi solaire (norme ASTM)
Les dimensions suivantes des poutres en H sont généralement spécifiées dans les projets de trackers solaires à l'échelle commerciale selon les normes ASTM.
Toutes les sections sont fabriquées en interne ; sections non standards disponibles sur demande.
|
|
|
|
Hauteur (mm)
|
Largeur (mm)
|
Épaisseur de l'âme (mm)
|
Épaisseur de la bride (mm)
|
Poids théorique (kg/m)
|
|
W4
|
100×100
|
W4×13
|
106
|
103
|
7.1
|
8.8
|
19.3
|
|
W5
|
130×130
|
W5×16
|
127
|
127
|
6.1
|
9.1
|
23.8
|
|
W5
|
130×130
|
W5×19
|
131
|
128
|
6.9
|
10.9
|
28.1
|
|
W6
|
147×100
|
W6×7
|
147
|
100
|
3.3
|
4.2
|
14.0
|
|
W6
|
150×100
|
W6 × 8,5
|
148
|
100
|
4.3
|
4.9
|
13.0
|
|
W6
|
150×100
|
W6×9
|
150
|
100
|
4.3
|
5.5
|
13.5
|
|
W6
|
150×100
|
W6×12
|
153
|
102
|
5.8
|
7.1
|
18.0
|
|
W6
|
150×100
|
W6×16
|
160
|
102
|
6.6
|
10.3
|
24.0
|
|
W6
|
150×150
|
W6×15
|
152
|
152
|
5.8
|
6.6
|
22.5
|
|
W6
|
150×150
|
W6×20
|
157
|
153
|
6.6
|
9.3
|
29.8
|
|
W6
|
150×150
|
W6×25
|
162
|
154
|
8.1
|
11.6
|
37.1
|
|
W8
|
200×100
|
W8×10
|
200
|
100
|
4.3
|
5.2
|
15.0
|
|
W8
|
200×100
|
W8×13
|
203
|
102
|
5.8
|
6.5
|
19.3
|
|
W8
|
200×100
|
W8×15
|
206
|
102
|
6.2
|
8
|
22.5
|
|
W8
|
200×135
|
W8×14
|
203
|
134
|
5.0
|
6.4
|
21.4
|
|
W8
|
200×135
|
W8×18
|
207
|
133
|
5.8
|
8.4
|
26.6
|
|
W8
|
200×135
|
W8×21
|
210
|
134
|
6.4
|
10.2
|
31.3
|
|
W8
|
200×165
|
W8 × 24
|
201
|
165
|
6.2
|
10.2
|
35.9
|
|
W8
|
200×165
|
W8×28
|
205
|
166
|
7.2
|
11.8
|
41.7
|
|
W8
|
200×200
|
W8×31
|
203
|
203
|
7.2
|
11
|
46.1
|
|
W8
|
200×200
|
W8×35
|
206
|
204
|
7.9
|
12.6
|
52.0
|
|
W8
|
200×200
|
W8×40
|
210
|
205
|
9.1
|
14.2
|
59.0
|
|
W8
|
200×200
|
W8×48
|
216
|
206
|
10.2
|
17.4
|
71.0
|
|
W8
|
200×200
|
W8 × 58
|
222
|
209
|
13
|
20.6
|
86.0
|
|
W8
|
200×200
|
W8×67
|
229
|
210
|
14.5
|
23.7
|
100.0
|
Télécharger le tableau complet des spécifications des poutres en H↓
Garantie de qualité du produit :
15 ans pour tous les types de fondations solaires au sol, couvrant les défauts de matériaux et les défaillances structurelles dans des conditions normales d'installation et de fonctionnement (à l'exclusion des dommages causés par une mauvaise installation, des forces externes anormales, un tassement du sol dû à des facteurs externes ou des catastrophes naturelles).
Garantie du revêtement :
25 ans pour le revêtement de galvanisation à chaud contre la corrosion évidente, le pelage ou la rouille dans des conditions normales d'utilisation.
Durabilité environnementale — Référence supplémentaire :
Pour les projets dans des environnements hautement corrosifs, des spécifications de revêtement améliorées sont disponibles. Contactez notre équipe technique pour des recommandations spécifiques au site.
Tous les produits de fondations au sol Winture sont soumis à des tests systématiques en laboratoire, depuis les bobines de matières premières entrantes jusqu'aux sections galvanisées finies.
Les tests clés comprennent : la composition chimique (spectromètre OES), les propriétés mécaniques (limite d'élasticité, résistance à la traction, allongement), la mesure de l'épaisseur du revêtement, la vérification de l'adhérence et la résistance au brouillard salin.

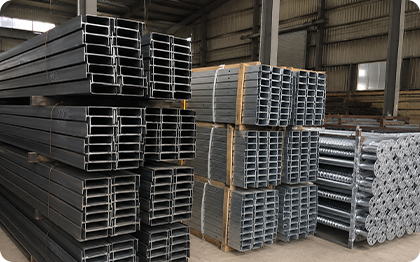

Regroupement
Les composants du même type et de la même section sont regroupés avec des bandes d'acier galvanisées, regroupées par type de profil et longueur pour une installation séquentielle sur site.
Étiquettes de paquet à code couleur
Chaque lot est étiqueté avec le code de zone d'installation, le type de profil et le numéro de séquence, correspondant à la nomenclature du projet et au dessin d'installation, minimisant ainsi le tri sur site pour les grands projets de terres agricoles.
Emballage de palettes
Composants groupés palettisés et emballés sous film étirable pour la stabilité du conteneur.
Étiquetage
Chaque colis est étiqueté avec le nom du produit, la désignation de la section, la quantité, le poids, le numéro de lot et la destination.
Chargement de conteneurs
Conçu pour les conteneurs standard de 20 pieds et 40 pieds ; plans de chargement fournis avec chaque expédition.
Chaque composant de la structure agrivoltaïque passe la boucle de qualité PDCA à cycle complet de Winture :
CIQsur la matière première
IPQCpendant le formage et le poinçonnage
FQCsur les sections finies
Cliquez sur chaque étape pour voir les paramètres d'inspection spécifiques et les critères d'acceptation appliqués à l'IQC, à l'IPQC, à la FQC et à l'OQC.

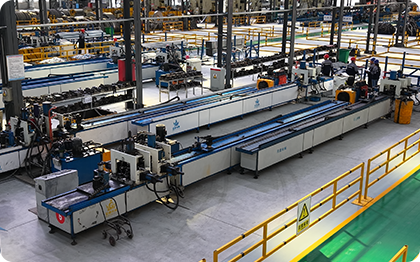

Winture est titulaire des certifications ISO 9001, ISO 14001 et ISO 45001. Notre équipement de production de structures de montage solaire comprend :
Équipement:
| Équipement |
Quantité |
Fonction |
AMADOUER |
| Machines à trancher |
2 ensembles |
Refendage de bobines à la largeur de production |
|
| Machines de formage |
15 ensembles |
Laminage à froid de profilés C/U/O |
|

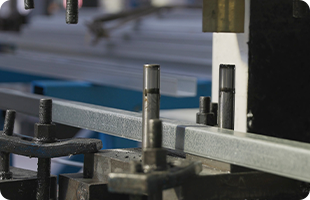

| Poinçonneuses |
19 ensembles |
Poinçonnage de trous de boulons CNC |
|

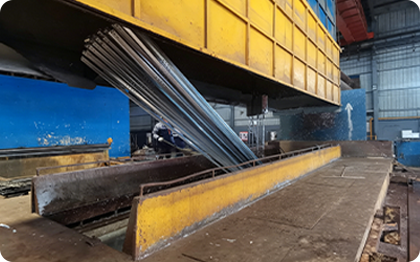

| Machines à estamper |
17 ensembles |
Emboutissage d'extrémité, formage de supports |
|
| Lignes de galvanisation à chaud |
2 ensembles |
Partagé avec la ligne de tour |
|
30 000 MT Capacité de production mensuelle
Explorez toutes les capacités de fabrication
Chaîne de valeur de Winture

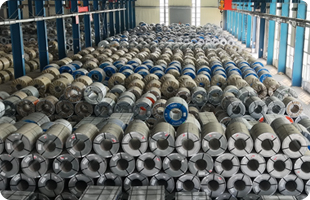

Bobine

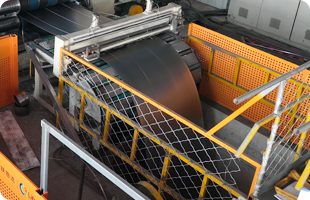

Tranchage

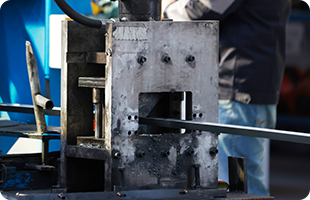

Formation
Perforation

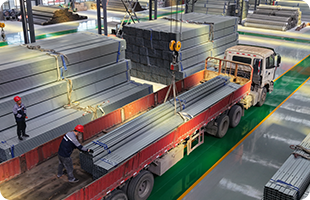

Sortant

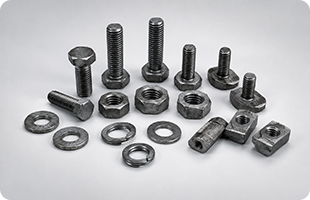

Attaches

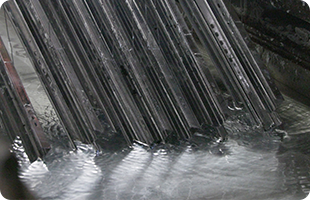

HDG

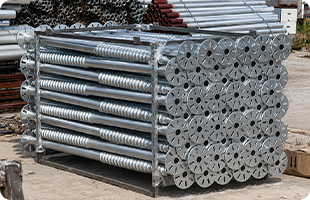

Fondations
Pourquoi choisir Winture pour les fondations solaires au sol ?
Tous les produits de fondations au sol Winture sont soumis à des tests systématiques en laboratoire, depuis les bobines de matières premières entrantes jusqu'aux sections galvanisées finies.
Les tests clés comprennent : la composition chimique (spectromètre OES), les propriétés mécaniques (limite d'élasticité, résistance à la traction, allongement), la mesure de l'épaisseur du revêtement, la vérification de l'adhérence et la résistance au brouillard salin.
